A407（E310-15）不銹鋼電焊條
文章出處：A407（E310-15）不銹鋼電焊條 人氣：A407（E310-15）不銹鋼電焊條發表時間：2018-04-06 14:31
A407（E310-15）不銹鋼電焊條
符合 GB/T 983 E310-15
AWS A5.4 E310-15
ISO 3581-A-E(25 20)B 4 2
ISO 3581-B-ES 310-15
說明:
A407（E310-15）不銹鋼電焊條是堿性藥皮的Cr26Ni21純奧氏體不銹鋼焊條。熔敷金屬900-1100℃高溫條件下具有優良的抗氧化性。采用直流反接，可進行全位置焊接。由于焊縫為純奧氏體，抗熱裂性能不及雙相組織的好。
用途:
A407（E310-15）不銹鋼電焊條用于同類型的耐熱不銹鋼，不銹鋼襯里以及異種鋼的焊接，也可用來焊接硬化性大的Cr5Mo、Cr9Mo、Cr13及Cr28鋼等。
熔敷金屬化學成分(%)
C | Mn | Si | S | P | Cr | Ni | Mo | Cu | |
保證值 | 0.08~0.20 | 1.00~2.50 | ≤0.75 | ≤0.030 | ≤0.030 | 25.0~28.0 | 20.0~22.5 | ≤0.75 | ≤0.75 |
例值 | 0.11 | 1.70 | 0.30 | 0.007 | 0.021 | 26.10 | 20.76 | 0.048 | 0.12 |
熔敷金屬力學性能
試驗項目 | Rm(N/mm2) | A(%) |
保證值 | ≥550 | ≥25 |
例值 | 590 | 38 |
參考電流 (DC+)
焊條直徑（mm） | φ2.0 | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接電流（A） | 40~80 | 50~100 | 70~120 | 90~160 | 140~200 |
注意事項:
1.焊前焊條須經250℃左右烘焙1h。
2. 操作時電流不宜過大。

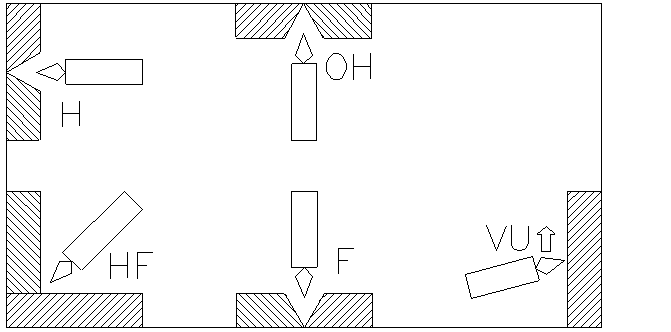

焊接位置:
A407（E310-15）不銹鋼電焊條
冀公網安備 13053402000397號
